Vollhartmetall · 7 Radien · 3 Beschichtungen
Eckenradius-FräserBull Nose · R0,2–R2,5 mm
Eckenradius-Fräser direkt vom Werk. Sieben Standardradien R0,2–R2,5 mm, drei Beschichtungen für Stahl (HRC55), HRC65 und Aluminium. 4 Schneiden für Oberfläche und Standzeit.
Standard-Größen
Beschichtung & Eckenradius

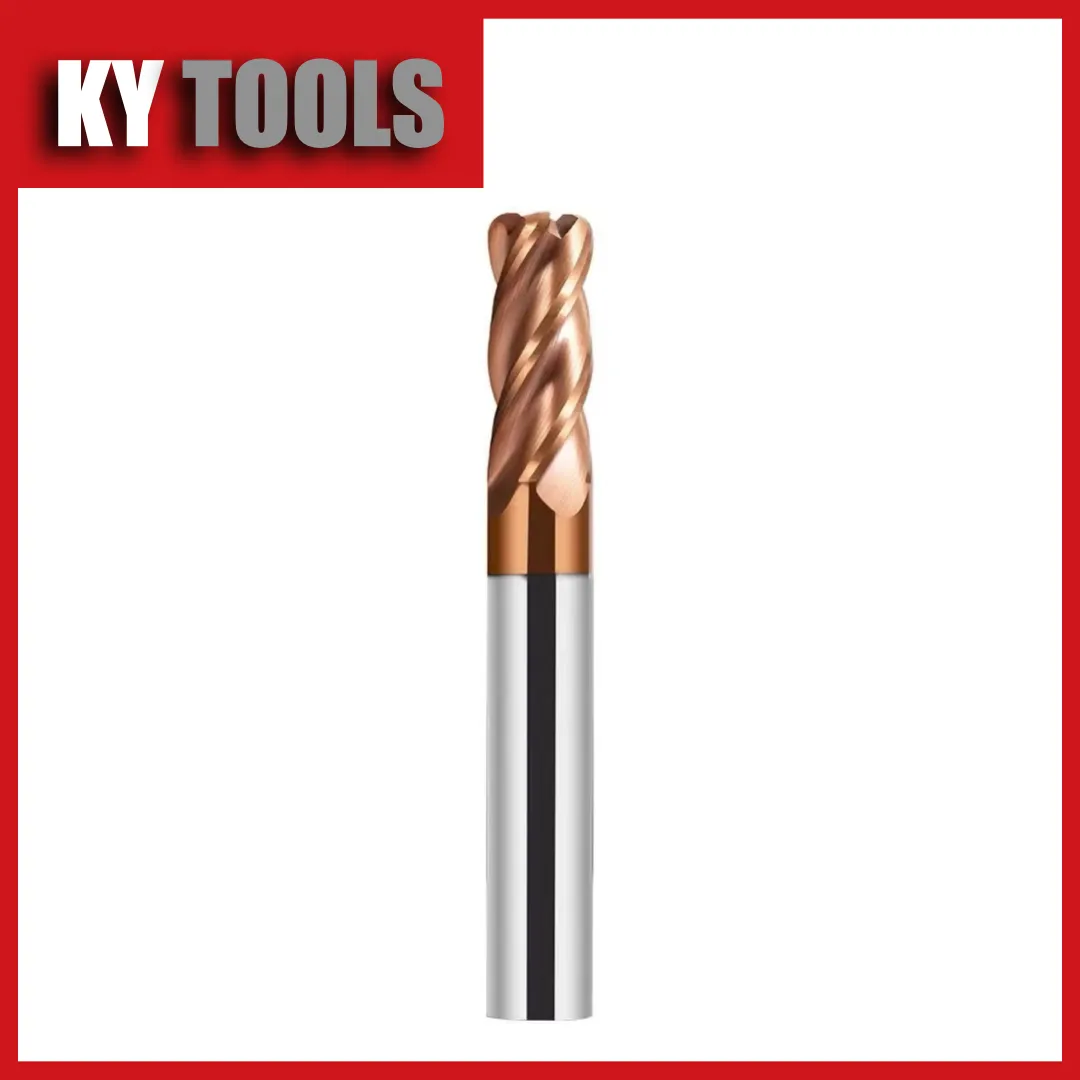

TiSiN · 4 Flute · HRC55 · R0.5mm
Protected corners for semi-finish and finish milling in steel up to HRC55
Zeile anklicken für die SKU-Seite mit Schnittdaten und Angebot.
| SCHNEIDENDURCHMESSER (D1) h7 | ECKENRADIUS | NUTZBARE LÄNGE (L2) | SCHAFTDURCHMESSER (D2) h6 | GESAMTLÄNGE (L1) | ÜBERSTAND | Richtpreis | |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |||
| 2 | R0,5 | 6 | 4 | 50 | Standard | 6,74 € | Details |
| 2,5 | R0,5 | 7 | 4 | 50 | Standard | 6,74 € | Details |
| 3 | R0,5 | 8 | 3 | 50 | Standard | 4,86 € | Details |
| 3 | R0,5 | 9 | 6 | 75 | Standard | 21,38 € | Details |
| 3 | R0,5 | 11 | 3 | 75 | Standard | 6,55 € | Details |
| 3 | R0,5 | 13 | 3 | 100 | Standard | 8,23 € | Details |
| 4 | R0,5 | 11 | 4 | 50 | Standard | 7,46 € | Details |
| 4 | R0,5 | 15 | 4 | 75 | Standard | 10,20 € | Details |
| 4 | R0,5 | 20 | 4 | 100 | Standard | 13,48 € | Details |
| 5 | R0,5 | 13 | 5 | 50 | Standard | 10,56 € | Details |
| 5 | R0,5 | 20 | 5 | 75 | Standard | 15,22 € | Details |
| 5 | R0,5 | 25 | 5 | 100 | Standard | 20,30 € | Details |
| 6 | R0,5 | 15 | 6 | 50 | Standard | 14,26 € | Details |
| 6 | R0,5 | 25 | 6 | 75 | Standard | 21,38 € | Details |
| 6 | R0,5 | 30 | 6 | 100 | Standard | 28,51 € | Details |
| 6 | R0,5 | 35 | 6 | 150 | Standard | 42,77 € | Details |
| 8 | R0,5 | 20 | 8 | 60 | Standard | 29,47 € | Details |
| 8 | R0,5 | 25 | 8 | 75 | Standard | 36,84 € | Details |
| 8 | R0,5 | 35 | 8 | 100 | Standard | 49,12 € | Details |
| 8 | R0,5 | 50 | 8 | 150 | Standard | 73,67 € | Details |
| 10 | R0,5 | 25 | 10 | 75 | Standard | 56,47 € | Details |
| 10 | R0,5 | 40 | 10 | 100 | Standard | 75,29 € | Details |
| 10 | R0,5 | 55 | 10 | 150 | Standard | 112,93 € | Details |
| 12 | R0,5 | 30 | 12 | 75 | Standard | 80,27 € | Details |
| 12 | R0,5 | 45 | 12 | 100 | Standard | 107,03 € | Details |
| 12 | R0,5 | 60 | 12 | 150 | Standard | 160,55 € | Details |
Alle Maße in mm. Sonder-Eckenradien (0,1 mm), Sonder-Gesamtlängen und Spiralwinkel auf Anfrage.
Fertigungsstandard
Radiusgenauigkeit nachprüfbar
Walter CNC 5-Achs-Schleifen
Eckenradius ±0,005 mm. Gleichmäßiger Bogen auf allen 4 Schneiden.
Oerlikon Balzers PVD
TiSiN und nACo gleichmäßig auf der Eckgeometrie.
ZOLLER Radiusprüfung
Radius pro Schneide gemessen — Toleranz ±0,005 mm.
7 Radius-Optionen
R0,2 · R0,3 · R0,5 · R1 · R1,5 · R2 · R2,5 mm — gängige Taschenradien abgedeckt.
3 Beschichtungsvarianten
TiSiN 4F HRC55 · nACo 4F HRC65 · unbeschichtet 4F Alu & Nichtmetalle.
MOQ 1 Stück
Kein Minimum. Standard 1–5 Tage. Sonderradius, OAL und Spirale 5–15 Tage.
Sonderradius oder Langhals?
Eckenradien in 0,1-mm-Schritten (R0,1–R3 mm), verlängerter Hals, AlCrN oder DLC, Sonder-Gesamtlängen. Prototypen in 5–10 Tagen.
Anforderungen senden
