System JCD · płytka wymienna · ø10–32 mm

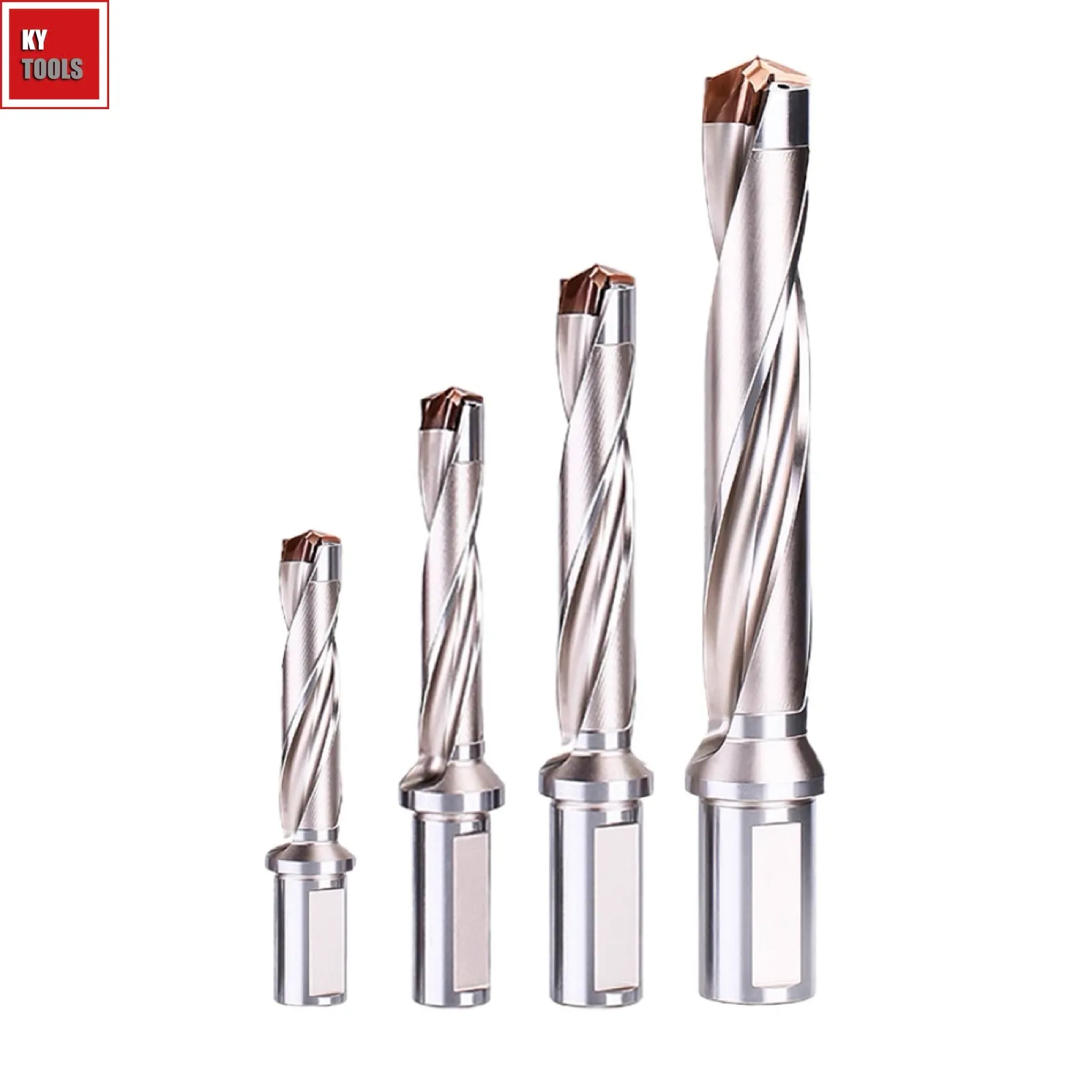

System wierteł modułowychPłytki i trzpienie 3D · 5D · 8D · 10D
Płytki JCD z węglika spawanego z trzpieniami 3D–10D. Wymiana płytki poniżej 30 s. Jeden kod płytki na cztery stosunki głębokości. ø10–32 mm, z fabryki, MOQ 1 szt.
Wybierz płytkę (seria HCD)
Dobierz płytkę do średnicy skrawania (ø10–32 mm). Jeden kod = 1 mm zakresu i pasuje do wszystkich czterech trzpieni.
Wybierz trzpień (3D / 5D / 8D / 10D)
Dopasuj stosunek głębokości do otworu. Klasa trzpienia (C20/C25/C32) wynika ze średnicy. Ten sam korpus na tysiące wymian.
Seria płytek HCD z węglika
Jedna płytka na 1 mm zakresu. Pasuje do czterech stosunków bez modyfikacji. Szlif 5-os., powłoka Balzers TiAlN.
Czas wymiany < 30 s, jeden Torx
| Kod produktu | Zakres średnicy (D) | Otwór chłodzenia (d) | Kąt czopa (a) | Pasujące trzpienie | |
|---|---|---|---|---|---|
| HCD-10.0-10.9 | ø10,000000 mm | 3 mm | 138° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-11.0-11.9 | ø11,000000 mm | 3 mm | 138° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-12.0-12.9 | ø12,000000 mm | 3 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-13.0-13.9 | ø13,000000 mm | 3,5 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-14.0-14.9 | ø14,000000 mm | 3,5 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-15.0-15.9 | ø15,000000 mm | 3,5 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-16.0-16.9 | ø16,000000 mm | 4,2 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-17.0-17.9 | ø17,000000 mm | 4,2 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-18.0-18.9 | ø18,000000 mm | 4,5 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-19.0-19.9 | ø19,000000 mm | 4,5 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-20.0-20.9 | ø20,000000 mm | 5 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-21.0-21.9 | ø21,000000 mm | 5 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-22.0-22.9 | ø22,000000 mm | 5 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-23.0-23.9 | ø23,000000 mm | 5 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-24.0-24.9 | ø24,000000 mm | 5,5 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-25.0-25.9 | ø25,000000 mm | 5,5 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-26.0-26.9 | ø26,000000 mm | 6 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-27.0-27.9 | ø27,000000 mm | 6 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-28.0-28.9 | ø28,000000 mm | 6 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-29.0-29.9 | ø29,000000 mm | 6,5 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-30.0-30.9 | ø30,000000 mm | 6,5 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
| HCD-31.0-32.0 | ø31,000000 mm | 7 mm | 140° | 3D · 5D · 8D · 10D | Szczegóły |
d = otwór chłodzenia · a = kąt czopa. W mm.
Zalety systemu
Dlaczego JCD wygrywa kosztem na otwór
Wymiana płytki < 30 s
Jeden śrubokręt Torx — bez dodatkowego pomiaru. Wymiana czopa bez wyjmowania trzpienia z maszyny.
Precyzja czopa węglikowego
Płytki JCD szlifowane 5-osioowo. Bicie przy czopie < 0,005 mm — jak w pełnym węgliku.
Chłodzenie wewnętrzne do czopa
Kanał od trzpienia do płytki. Do 80 bar. Skuteczne odprowadzanie wióra w każdej głębokości.
4 stosunki głębokości
3D · 5D · 8D · 10D przy tej samej płytce — jeden materiał eksploatacyjny na cały zakres głębokości.
Zakres ø10–32 mm
Trzy klasy trzpieni (C20 / C25 / C32) z dobraną geometrią.
Koszt na otwór
Wielokrotne użycie trzpienia. Łączny koszt narzędzia 40–60% niższy niż pełny węglik przy dużych seriach.
Obniżyć koszt narzędzia na otwór?
Podaj rozmiar wiertła, roczną liczbę otworów i materiał — oszacujemy oszczędność po przejściu na JCD.
Analiza kosztów
