Walter Ewag AG
Szlifierki CNC Walter
Stacje szlifu wysokiej precyzji dla złożonej geometrii węglika.
Wiertła węglikowe
Wiertła węglikowe pełne
Wysokowydajne wiercenie z dokładnością. Geometria niemiecka, powłoki Balzers, szlifowanie Walter CNC, kontrola ZOLLER.
ANCA Precision
Szlifierki wieloosiowe ANCA
Szlifowanie wieloosiowe dla powtarzalnej produkcji seryjnej.
ZOLLER Metrology
Kontrola ZOLLER
Pomiar narzędzi i dokładność na poziomie mikrometrów w każdej partii.
Balzers BALINIT®
Powłoki Oerlikon Balzers
Powłoki PVD w standardzie szwajcarskim dla wymagających zastosowań.
Wiertła z IKZ
Wiertła węglikowe z chłodzeniem wewnętrznym
Wewnętrzne chłodzenie — kontrola ciepła i odprowadzanie wiórów
Wiertła pełnowęglikowe z kanałami chłodzącymi według sprawdzonej geometrii niemieckiej. Stosunki głębokości 3D–25D do głębokiego wiercenia w wymagających materiałach.
Dane techniczne
| Stosunek głębokości | 3D · 5D · 8D · 12D · 15D · 20D · 25D |
| Zakres średnic | 3–20 mm |
| Tolerancja otworu | −0,010 do −0,000 mm |
| Twardość węglika | HRA 92,5+ |
| Geometria czopa | 140° / na zamówienie |
| Powłoka | TiSiN / BALINIT PERTURA |
Kluczowe cechy
- Konstrukcja w standardzie niemieckim
- Chłodzenie wewnętrzne
- Powłoka Oerlikon Balzers
- Geometria czopa na zamówienie
- Szlifowanie CNC Walter
Zastosowania
MotoryzacjaGłębokie otworyFormyLotnictwo
Pełny zakres
Przegląd głębokości i średnic →
3D · 5D · 8D · 12D · 15D · 20D · 25D | ø3–20 mm | osobne strony SKU
Wiertła węglikowe pełne
Wiertła węglikowe pełne
Sztywne, precyzyjne — powtarzalna jakość otworu
Odpowiednik kosztowy wierteł Sandvik / Gühring / Walter. Różne kąty czopa, opcje powlekane i niepowlekane do precyzyjnej obróbki ogólnej.
Dane techniczne
| Stosunek głębokości | 3D · 5D · 8D |
| Zakres średnic | 0,5–25 mm |
| Tolerancja otworu | −0,010 do −0,000 mm |
| Twardość węglika | HRA 92,5+ |
| Geometria czopa | 140° / na zamówienie |
| Powłoka | TiSiN / BALINIT |
Kluczowe cechy
- Geometria w logice Gühring
- Substrat węglika mikrokrystalicznego
- Szlifierki Walter
- Kontrola ZOLLER
- Trasy powłok Sandvik/Balzers
Zastosowania
MotoryzacjaPrecyzja ogólnaFormy
Pełny zakres
Przegląd głębokości i średnic →
3D · 5D · 8D | ø3–20 mm | osobne strony SKU

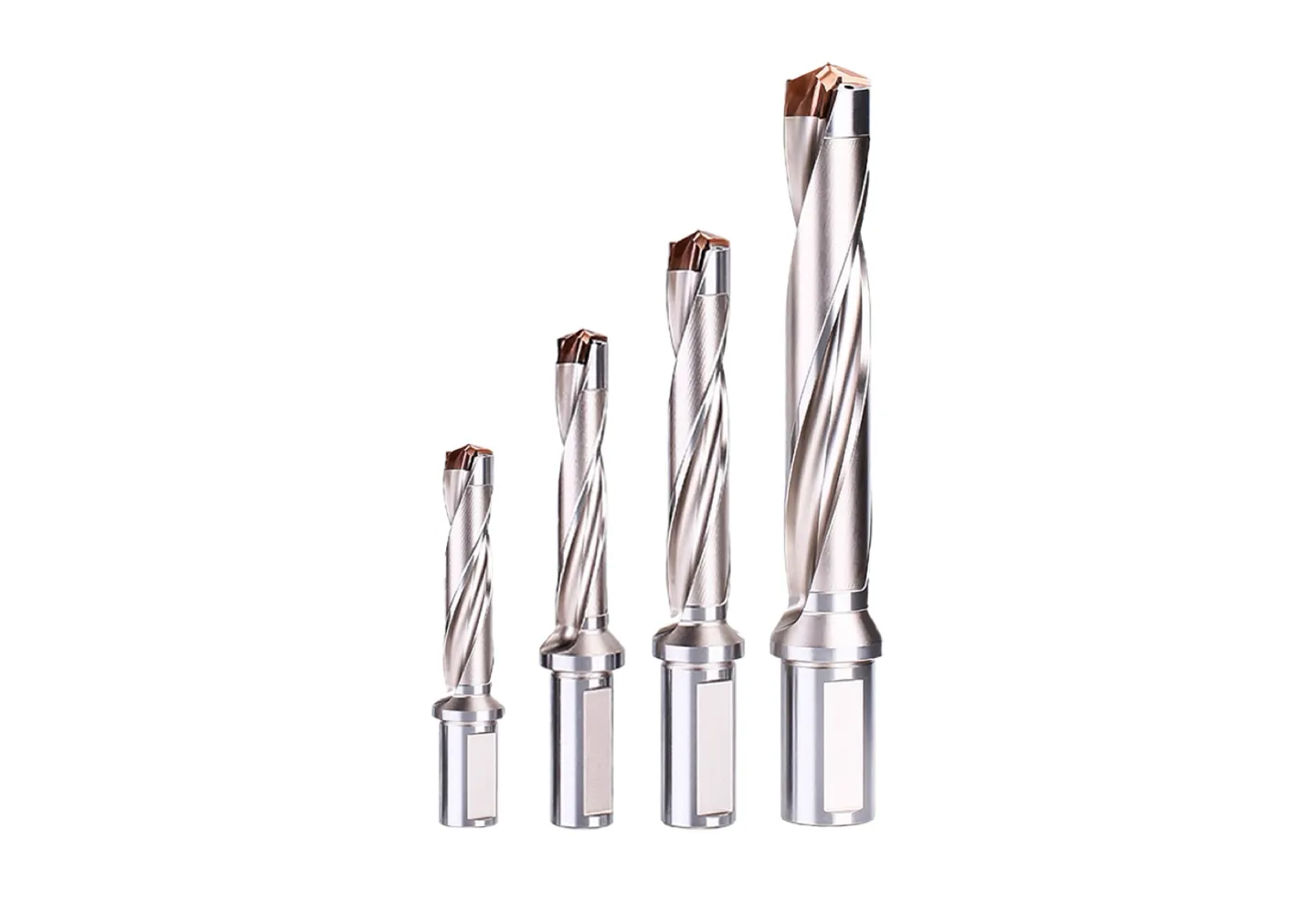

Wiertła modułowe

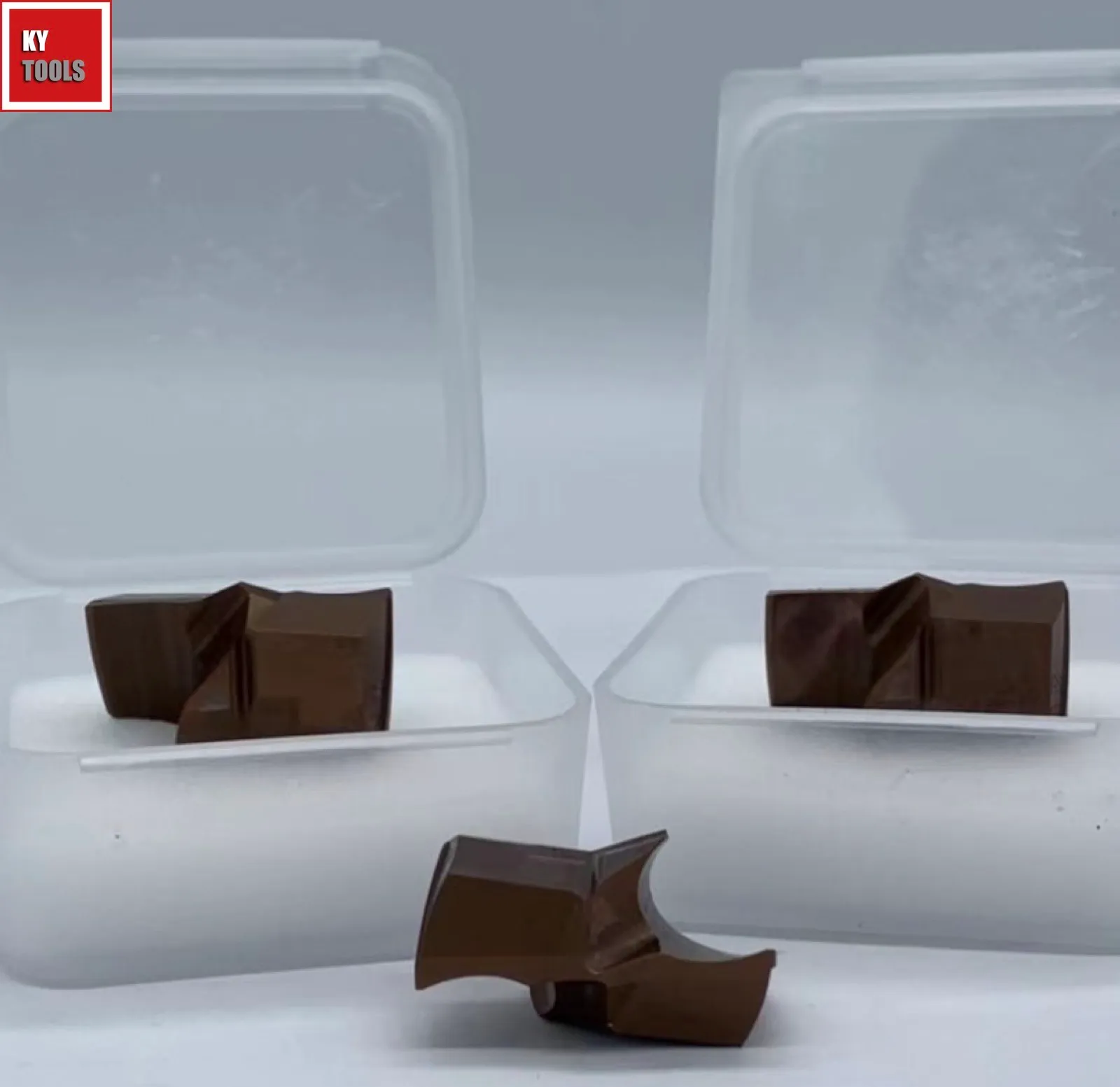

Wiertła modułowe
Elastyczna konfiguracja, szybkie przezbrojenia
System wymiennych płytek do dużych serii. Szerokie zakresy średnic i szybkie przezbrojenia — mniej przestojów i kosztów narzędzi.
Dane techniczne
| Typ systemu | Wymienna płytka |
| Stosunek głębokości | 3D · 5D |
| Zakres średnic | 12–50 mm |
| Typ trzpienia | Walcowy / HSK |
| Bicie promieniowe | < 0,005 mm |
| Materiał płytki | Węglik pełny |
Kluczowe cechy
- Wymienne płytki węglikowe
- Wiele konfiguracji średnic
- Szybkie przezbrojenie
- Możliwe IKZ
- Niższy koszt magazynu
Zastosowania
Duże serieMotoryzacjaPrzemysł ogólny
Pełny zakres — płytki i trzpienie
Przegląd średnic i stosunków głębokości →
3D · 5D · 8D · 10D | ø10–32 mm | płytki HCD + strony SKU trzpieni

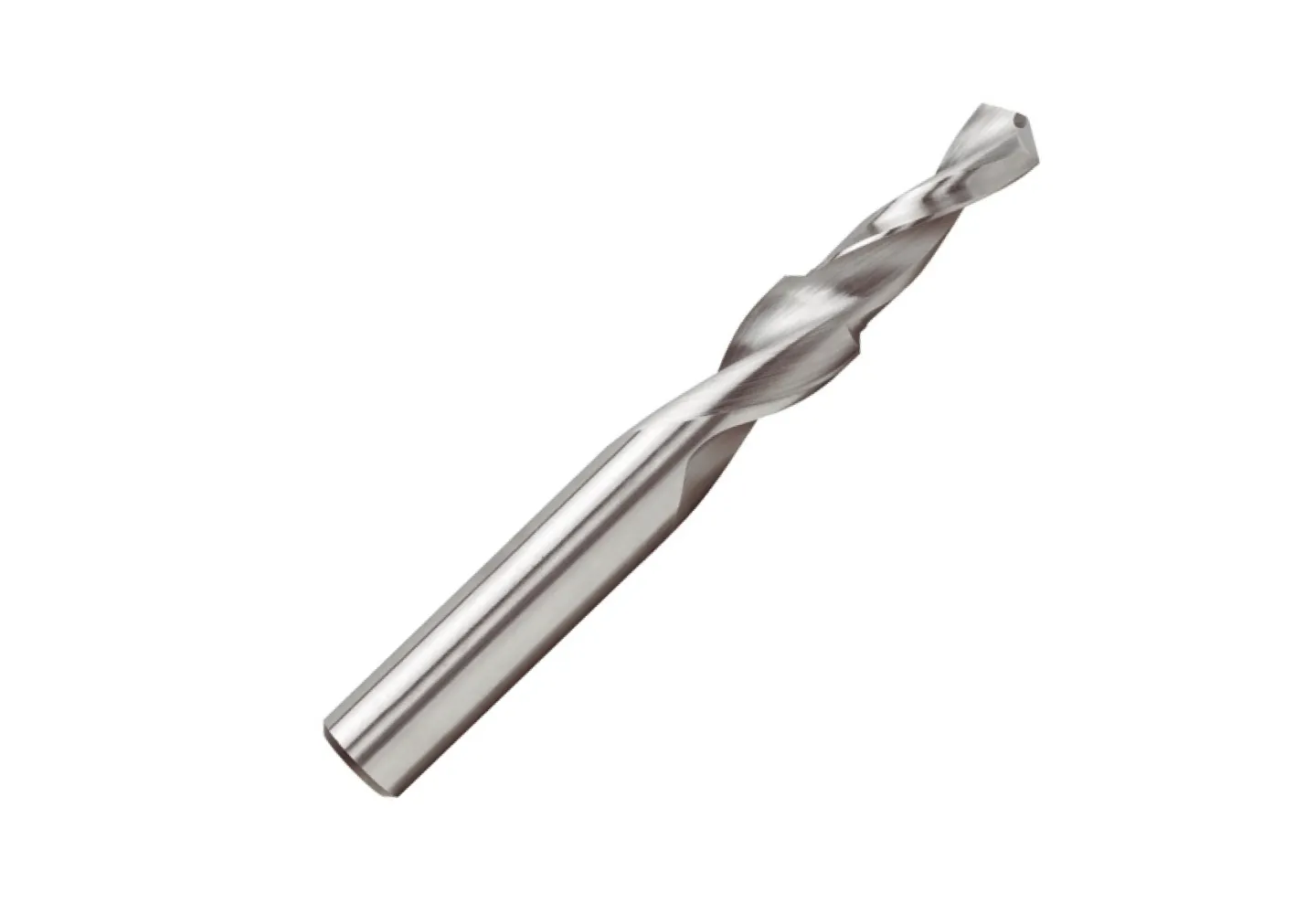

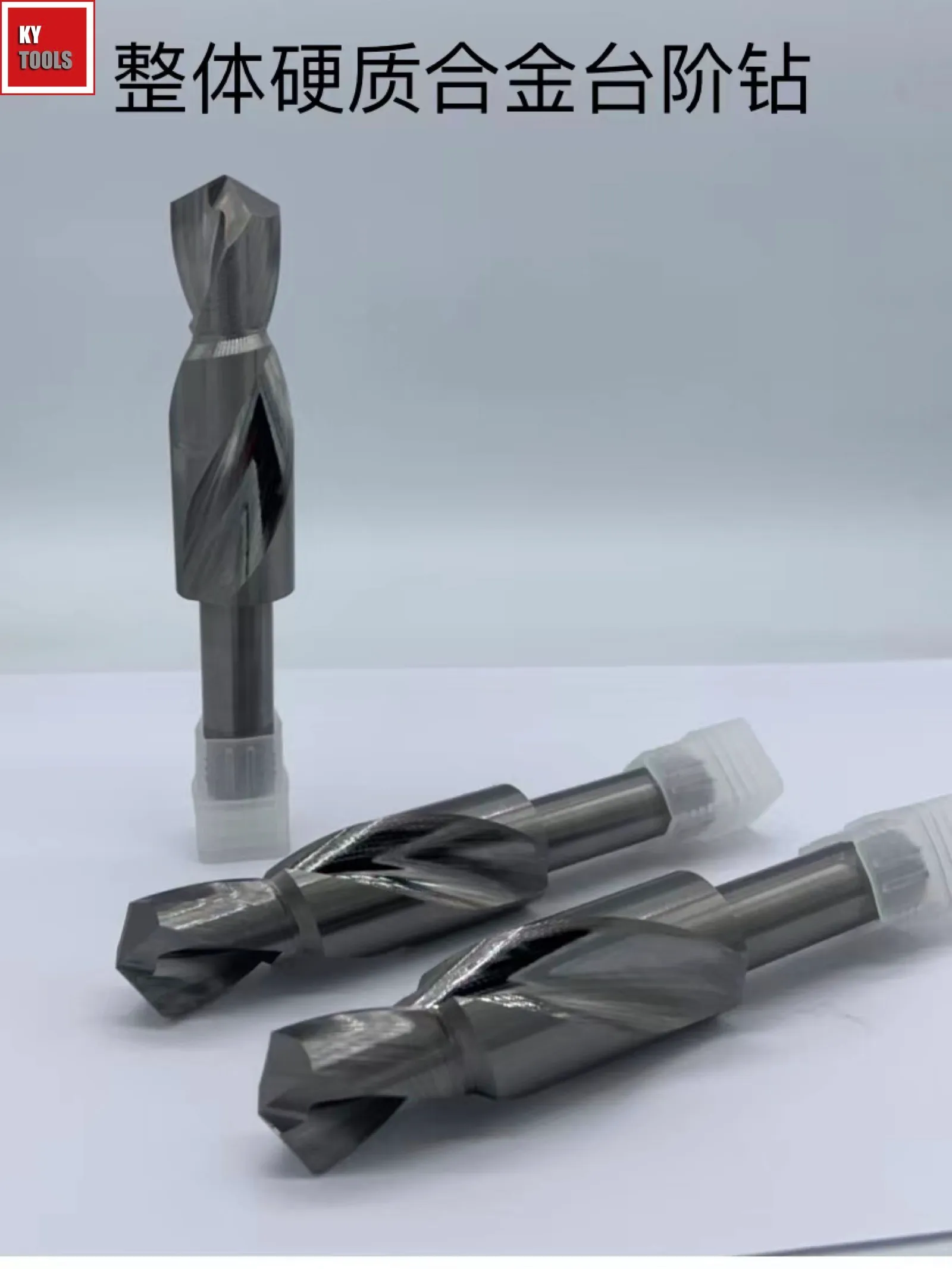

Wiertła stopniowe

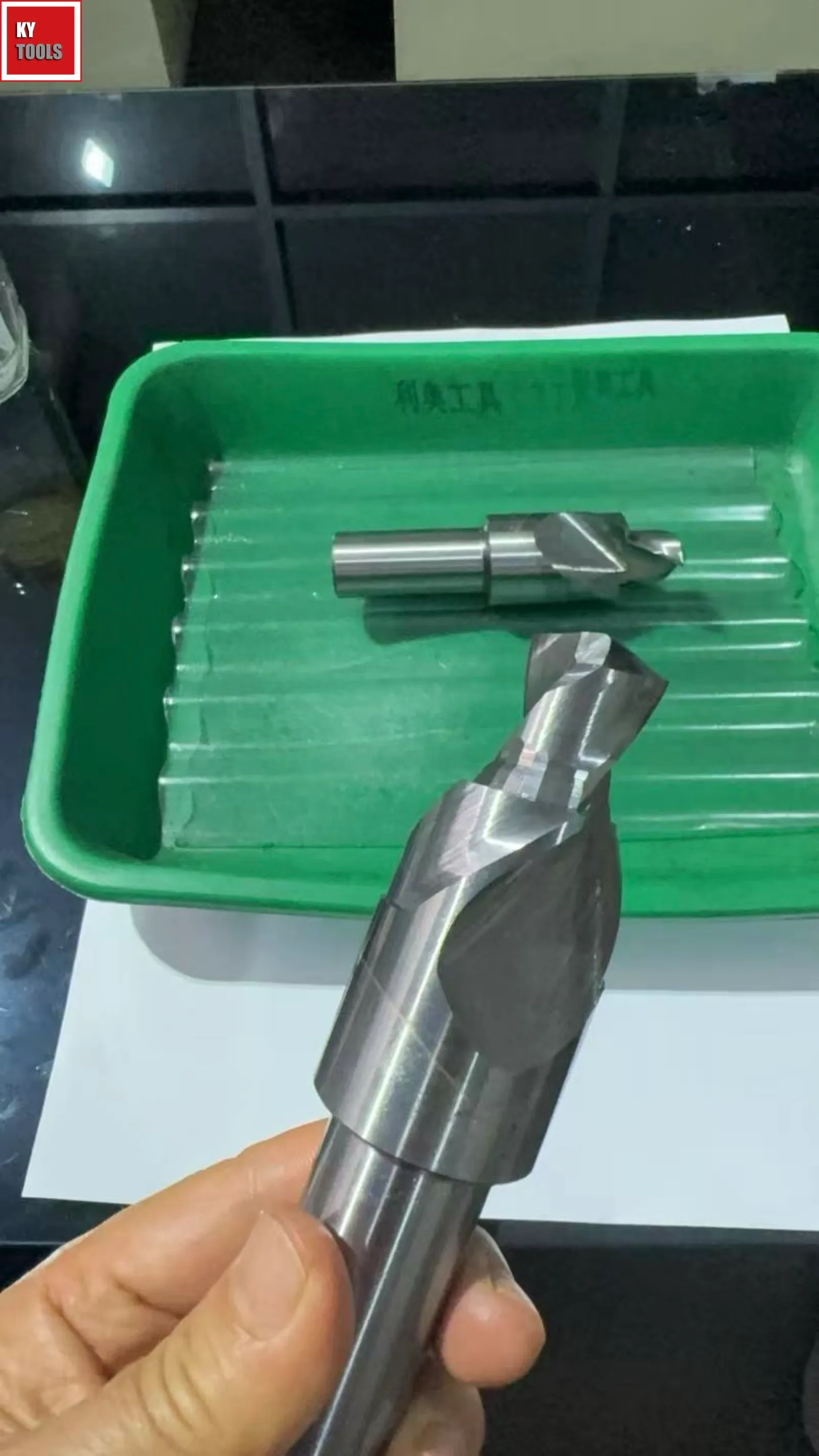

Wiertła stopniowe
Kilka średnic w jednym narzędziu
Wiertła stopniowe z węglika — kilka operacji w jednym przejściu. Mniej zmian narzędzi i krótszy cykl przy wielu średnicach.
Dane techniczne
| Stopnie | 2–4 na narzędzie |
| Zakres średnic | 3–30 mm |
| Tolerancja | H7 / H8 |
| Powłoka | TiAlN / TiSiN |
| Kąt czopa | 118° / 140° |
| Materiał | Węglik pełny |
Kluczowe cechy
- Wiele średnic w jednym przejściu
- Mniej zmian narzędzia
- Kontrola głębokości na stopień
- Konfiguracje na zamówienie
- Powłoka dla dłuższej trwałości
Zastosowania
WielośrednicowePogłębianieWykładzina

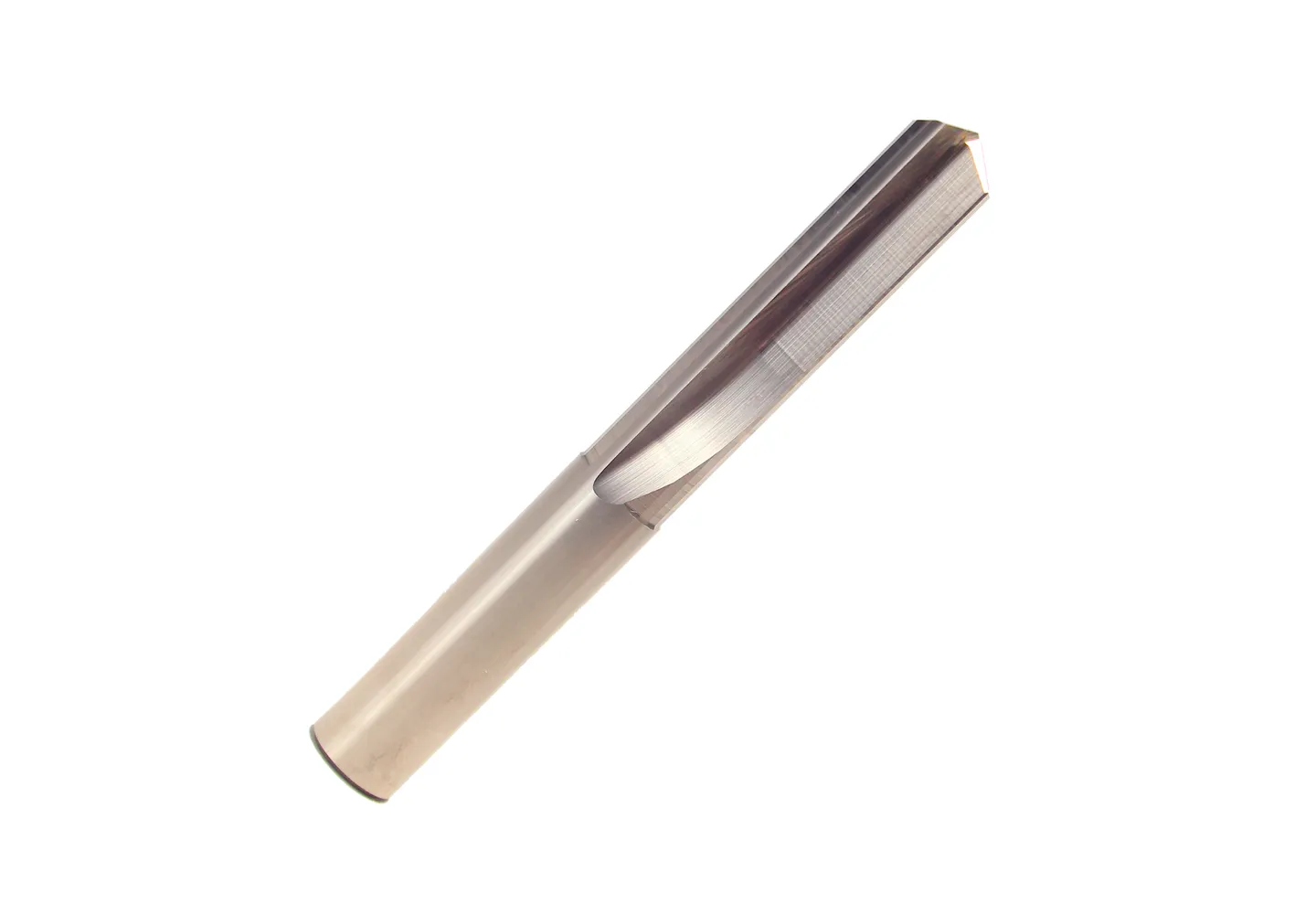

Wiertła proste

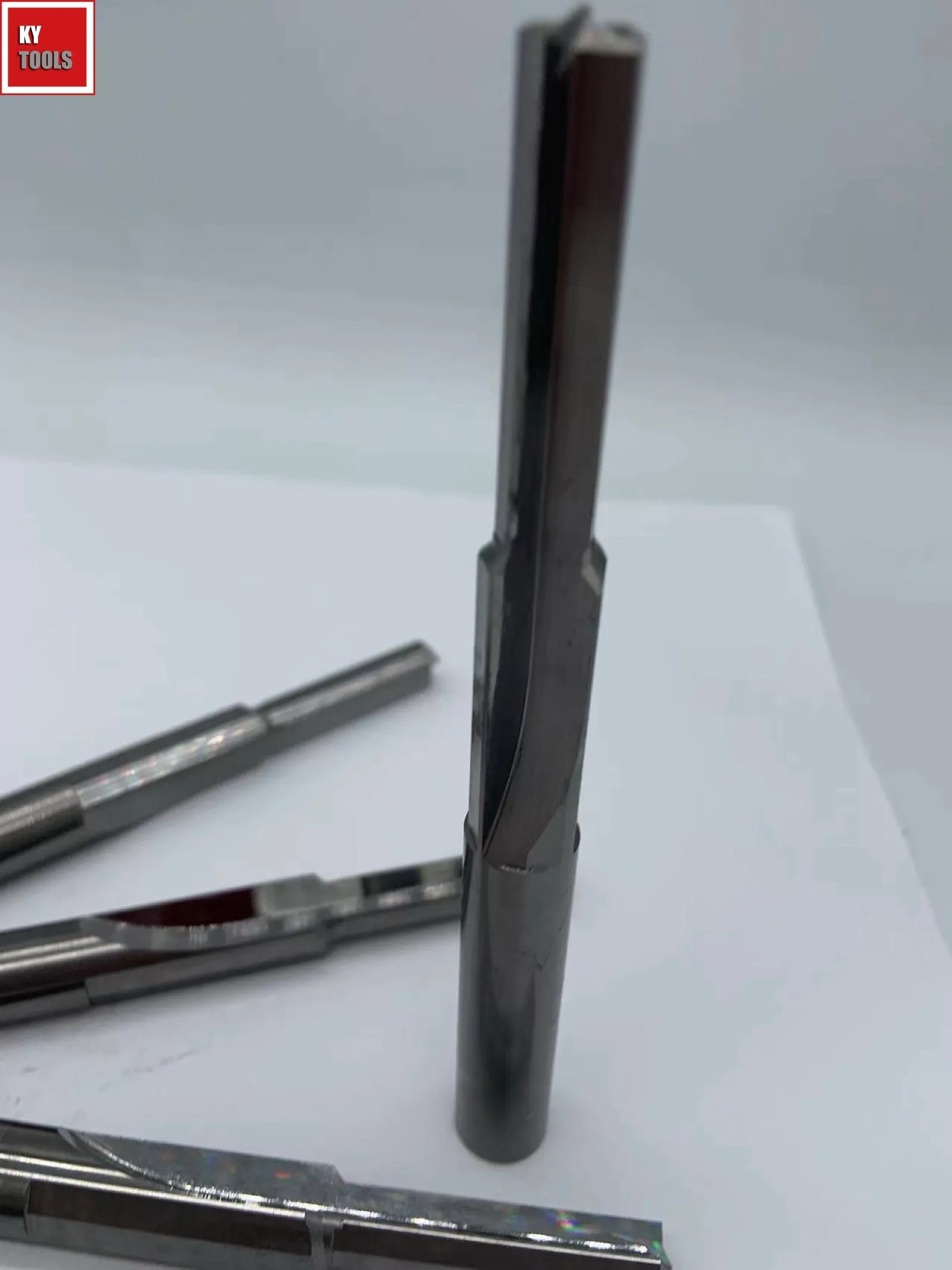

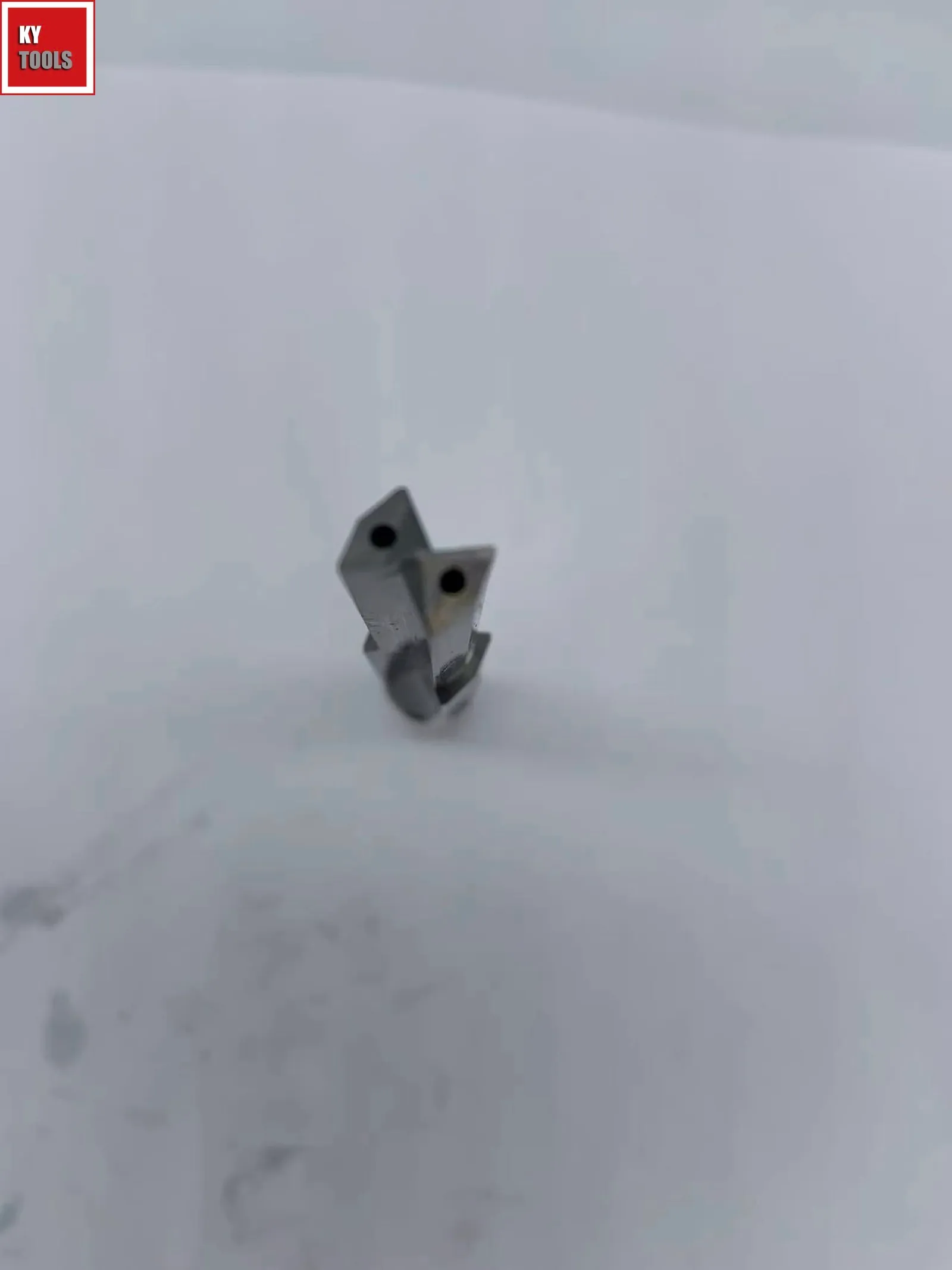

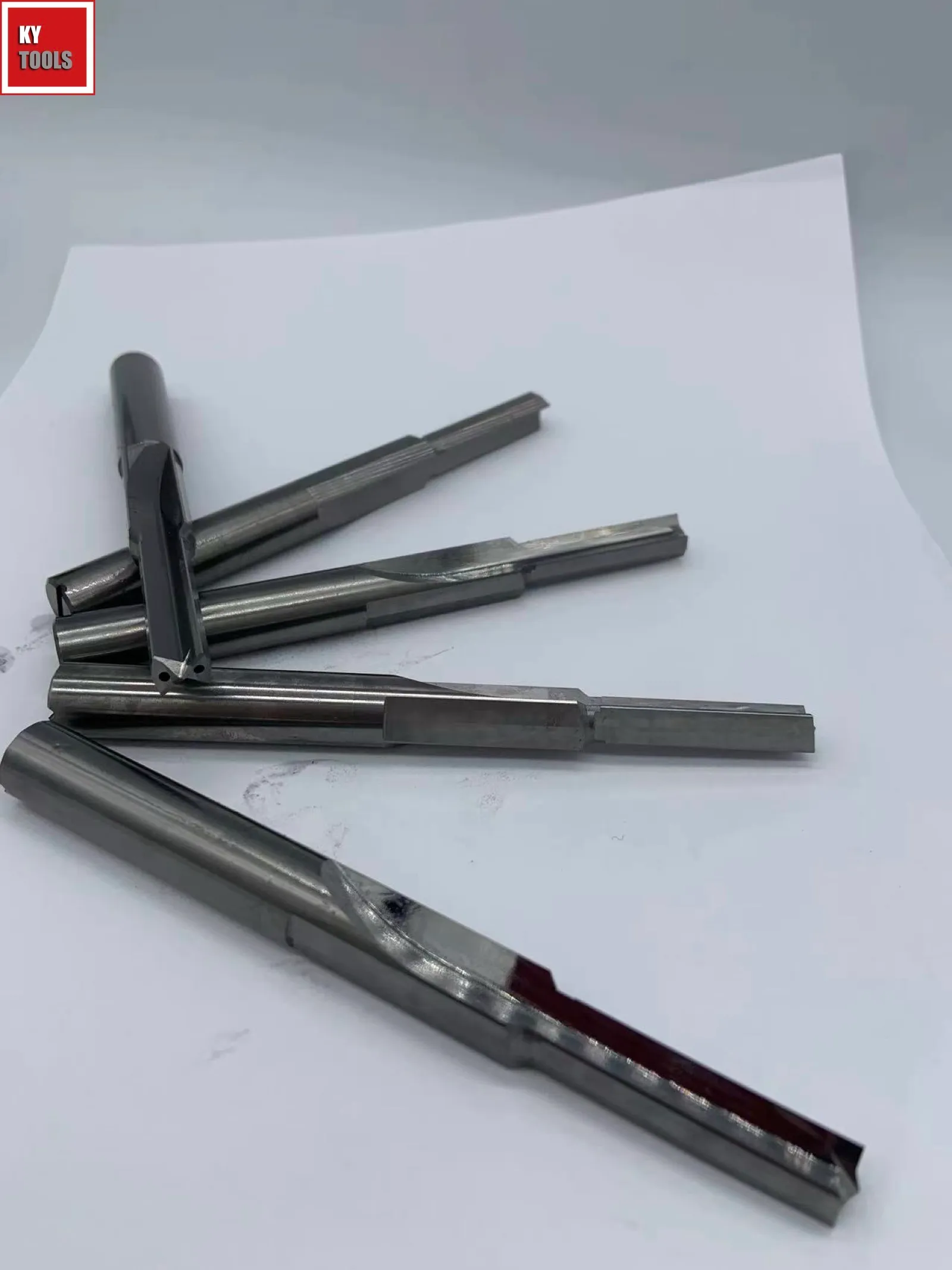

Wiertła proste (bez skoku)
Kąt skoku 0° dla precyzyjnego pozycjonowania
Wiertła proste z węglika do precyzyjnego pozycjonowania w materiałach kruchych. Niższe siły skrawania i mniejsze „chodzenie” wiertła.
Dane techniczne
| Kąt skoku | 0° (prosty) |
| Zakres średnic | 1–20 mm |
| Kąt czopa | 118° / 130° |
| Powłoka | TiN / TiAlN |
| Trzpień | Walcowy |
| Materiał | Węglik pełny |
Kluczowe cechy
- Brak skoku — precyzyjne prowadzenie
- Mniejsze przesuwanie wiertła
- Cienkościenne detale
- Komozyty i podobne
- Czysty wlot w otwór
Zastosowania
KompozytyCienkościennePCBMosiądz

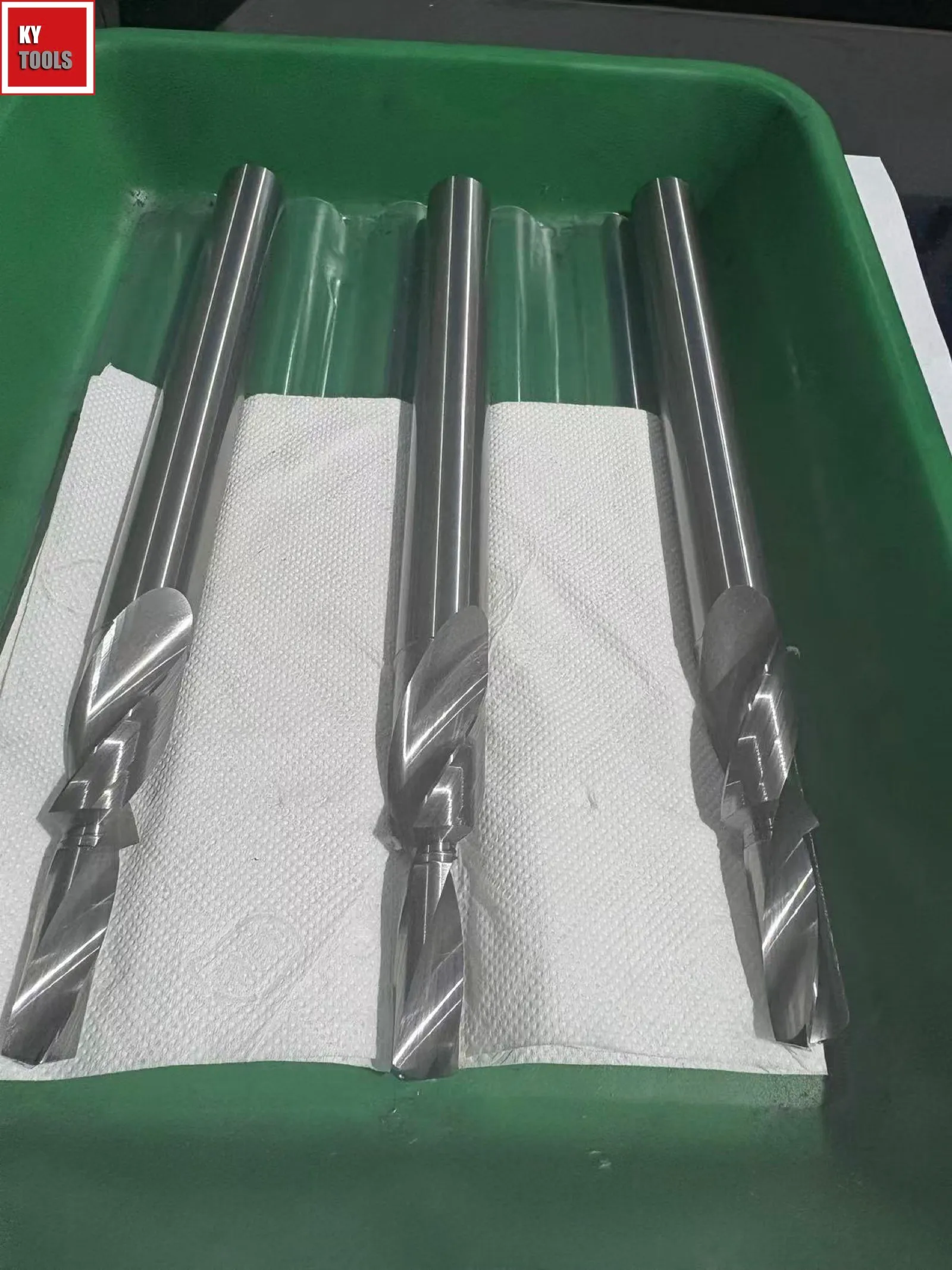

Wiertła z płaskim dnem

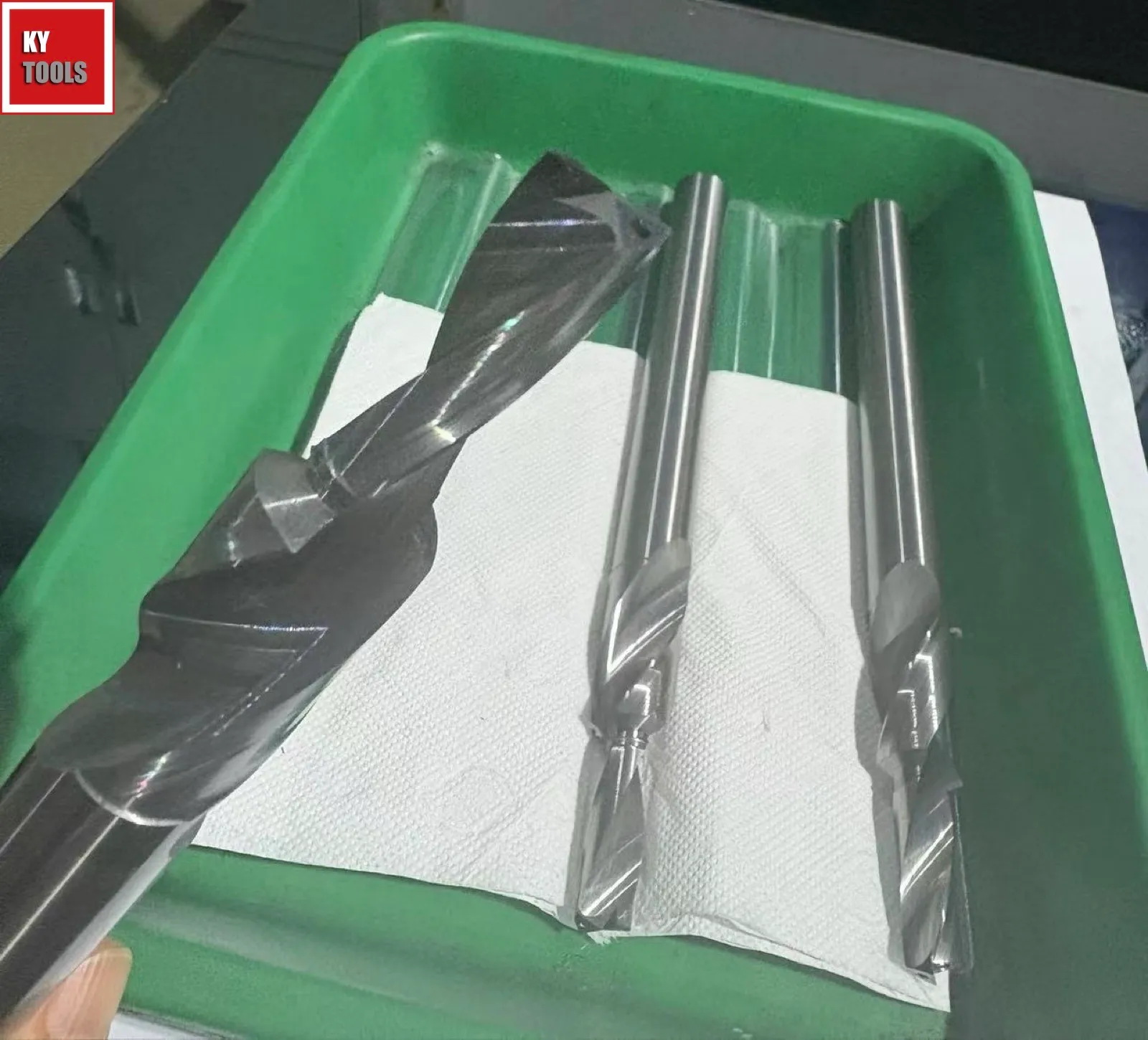

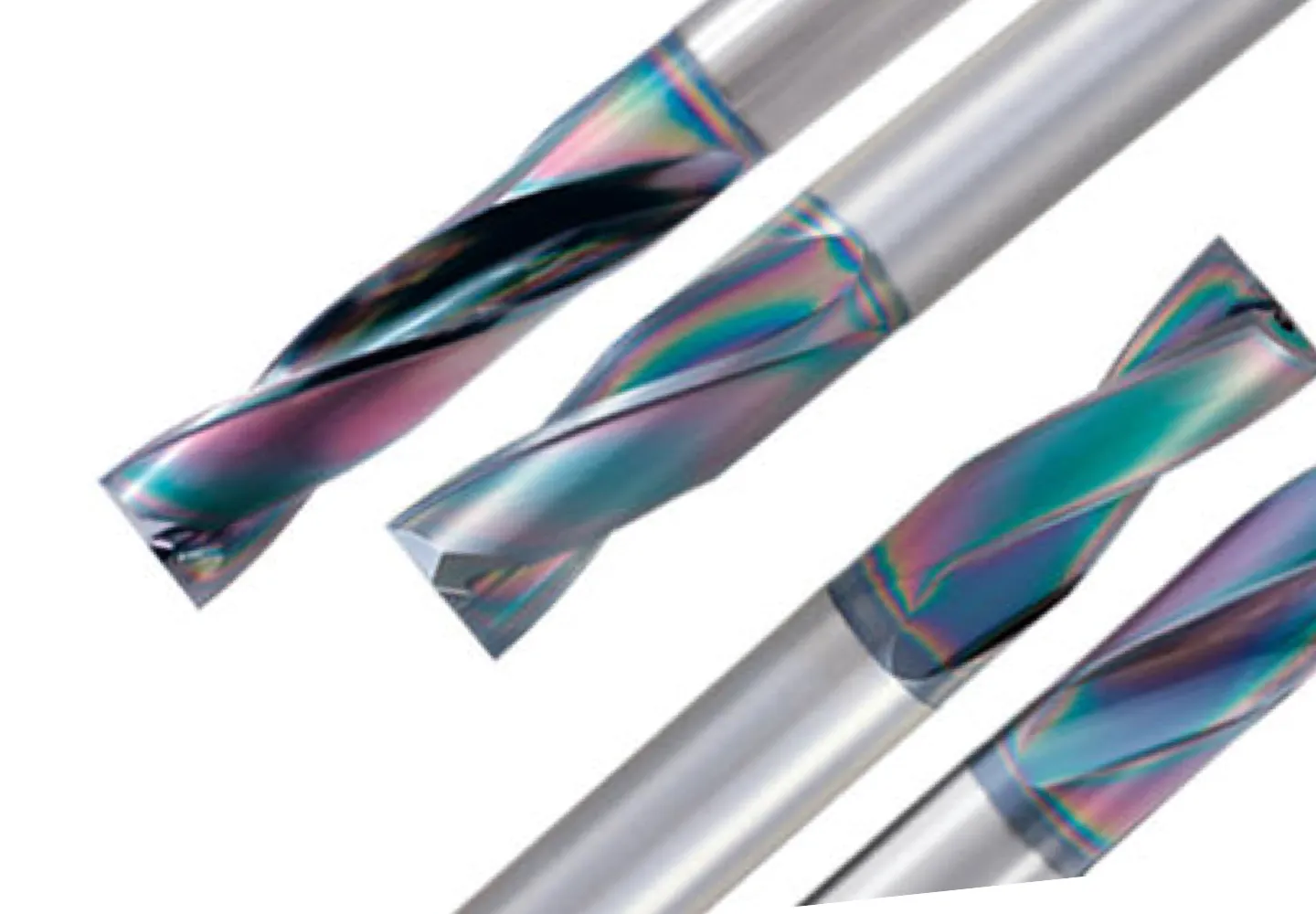

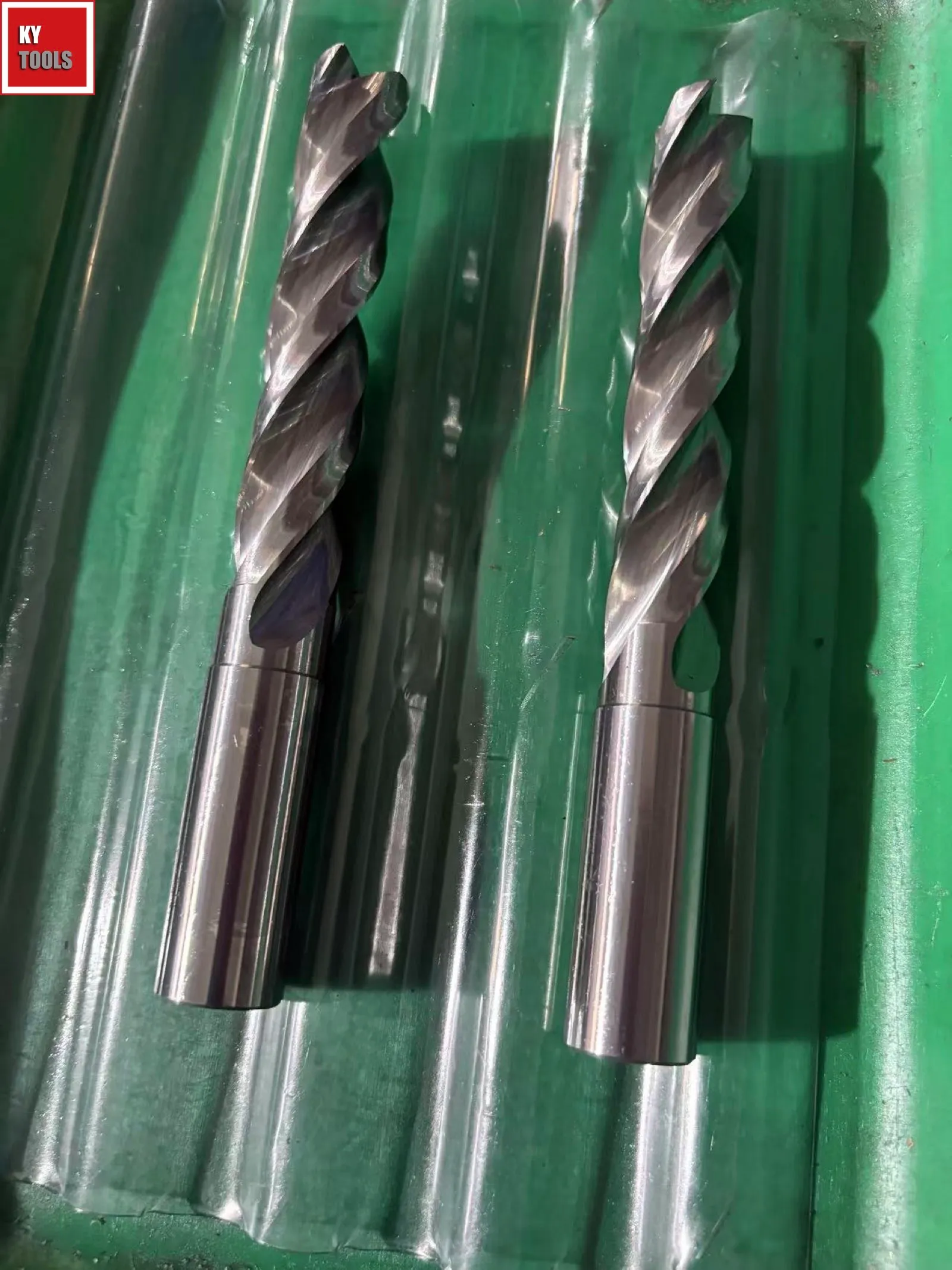

Wiertła z płaskim dnem
Płaska geometria czopa — równomierne oparcie
Wiertła z płaskim dnem do otworów z dnem płaskim, fazowania, gratowania i pogłębień w jednej operacji.
Dane techniczne
| Geometria czopa | Płasko (180°) |
| Zakres średnic | 3–25 mm |
| Tolerancja | H7 |
| Powłoka | TiAlN / bez powłoki |
| Trzpień | Walcowy |
| Zastosowanie | Otwory z dnem płaskim |
Kluczowe cechy
- Płaskie dno otworu
- Fazowanie i gratowanie
- Równomierne powierzchnie oparcia
- Mniej operacji dodatkowych
- Ostre krawędzie skrawające
Zastosowania
Dno płaskiePowierzchnieFazyFormy
Kompatybilność materiałów
Macierz zastosowań wierteł
Dopasowanie do grup materiałowych ISO dla każdej linii wierteł.
| Produkt | P | M | K | N | S | H |
|---|---|---|---|---|---|---|
| Wiertła węglikowe z chłodzeniem wewnętrznym | ||||||
| Wiertła węglikowe pełne | ||||||
| Wiertła modułowe | ||||||
| Wiertła stopniowe | ||||||
| Wiertła proste (bez skoku) | ||||||
| Wiertła z płaskim dnem |
Optymalne
Wtorne
—Niezalecane
Case study

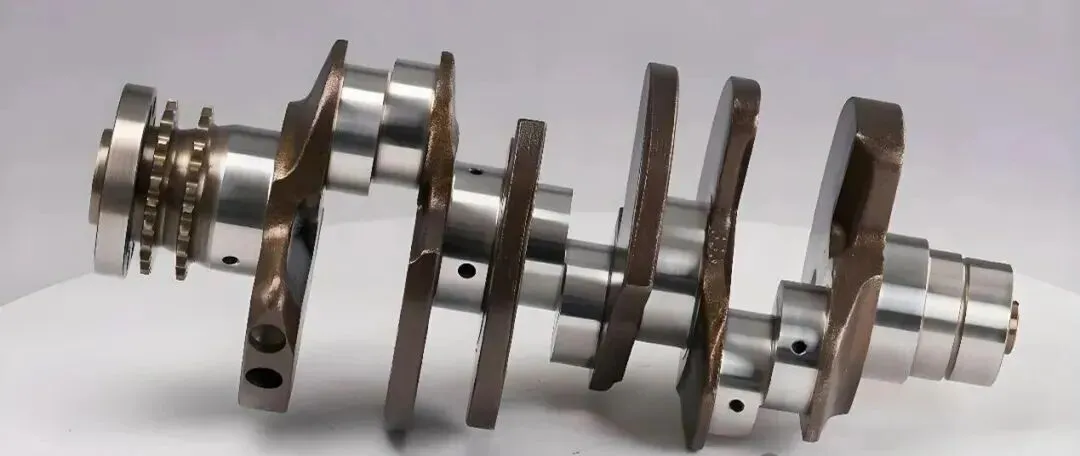

Wiercenie kanałów olejowych w wałach korbowych
Głębokie otwory olejowe (10xD+) w kutych wałach korbowych — zatory wiórów i jakość wyjścia kosztowały 800 otworów na wymianę narzędzia.
800
Otwory (wcześniej)
1,720
Otwory z Solid Carbide Direct
o 115% dłuższa trwałość
