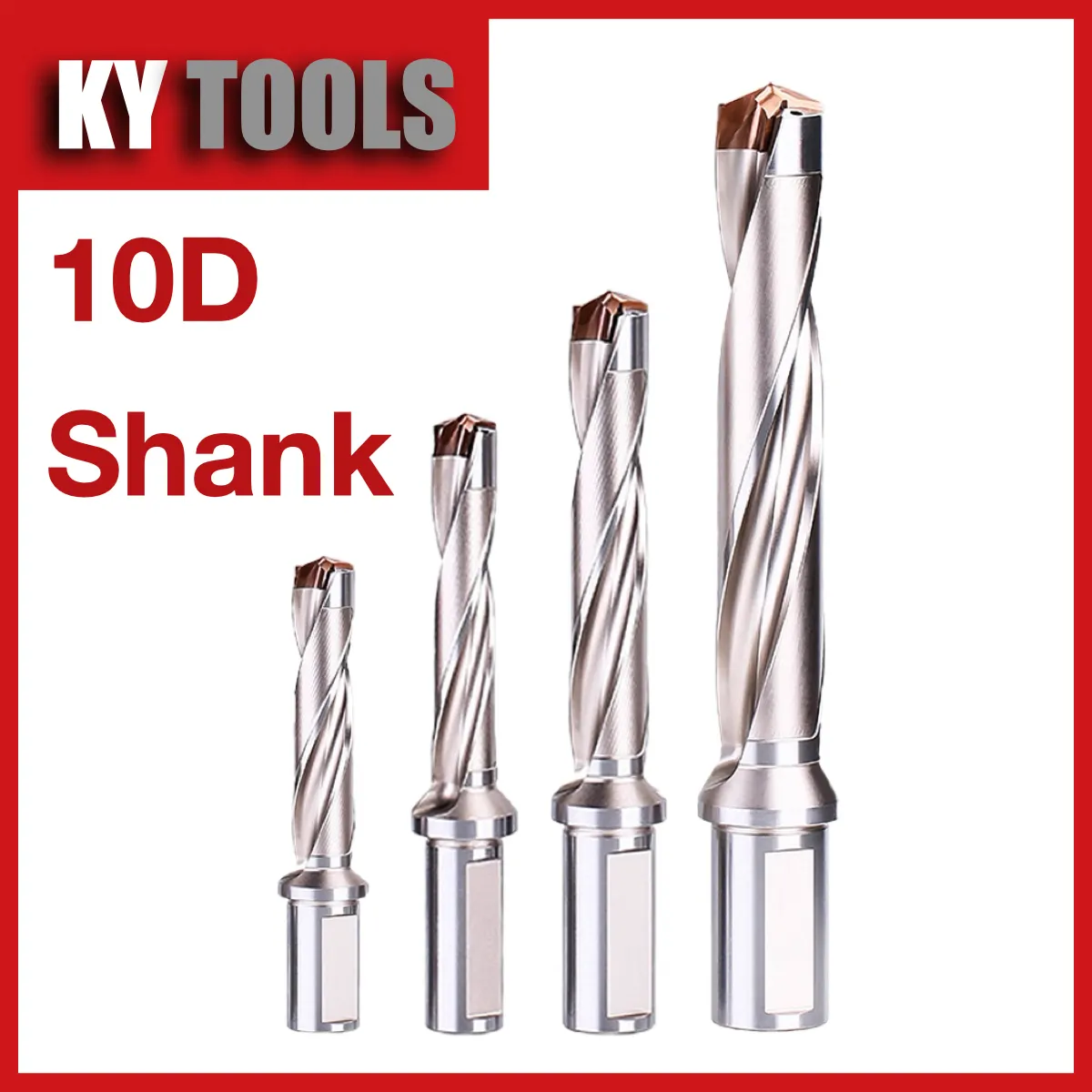

JCD · 10D · ø15 mm · C20 (Ds 20 mm)
C20-150-10D
ø15 mm 10D — trzpień wiertła JCD wymienny
Trzpień 10D to najgłębsza opcja standardowa w systemie JCD — tam, gdzie zwykle stosuje się pełnowęglik z IKZ lub wiertła głębokie. Do kanałów wału korbowego, tarcz turbin i długich otworów pod śruby. Ciśnienie chłodziwa w wrzecionie ≥ 40 bar jest obowiązkowe.
D 15 mmL1 150 mmD1 24 mmDs 20 mmPłytka: HCD-15.0-15.9Klucz: T8MOQ 1 szt.
Cena i dostępność
C20-150-10D
ø15 mm 10D trzpień modułowy · C20 (Ds 20 mm)
✓ Ceny fabryczne — bez marży dystrybutora
✓ MOQ 1 szt., wysyłka 1–5 dni
✓ Dostępna pasująca płytka HCD-15.0-15.9
Wymiary
Dane techniczne
| Kod produktu | C20-150-10D |
| Średnica skrawania (D) | 15 mm |
| Długość całkowita (L1) | 150 mm |
| Średnica korpusu (D1) | 24 mm |
| Średnica trzpienia (Ds) | 20 mm (C20 (Ds 20 mm)) |
| Stosunek głębokości | 10D (10× średnica) |
| Wymagana płytka | HCD-15.0-15.9 |
| Śruba mocująca | CM2.5*12 |
| Klucz Torx | T8 |
| Chłodzenie | Przez trzpień wewnętrznie do 80 bar |
| System | JCD wiertło modułowe wymienne |
| MOQ | 1 szt. |
| Czas realizacji | 1–5 dni roboczych |
Trzpień 10D — rysunek
D
ø15
L1
150
D1
ø24
Ds
ø20
Stosunek
10D
Płytka
15.0
Gdzie sprawdza się najlepiej
ø15 mm 10D — zalecane zastosowania
- ▸Obudowy skrzyń biegów
- ▸Korpusy pomp
- ▸wzory otworów kołnierzowych
- ▸obróbka CNC
Wskazówka obróbkowa: ø15 mm to optymalna ekonomia płytki JCD — wymiana < 30 s kluczem T8. Posuw 0,15–0,25 mm/obr przy IKZ ≥ 15 bar.
Materiały
Zalecane materiały
42CrMo4
GGG50
A356
17-4PH
Wymagana płytka
HCD-15.0-15.9
ø15.0–15.9 mm · 140° · chłodzenie ø3.5 mm
Wymiana płytki < 30 s — bez wyjmowania trzpienia
Ta sama średnica, inny zasięg
ø15.00 mm dostępne także jako
Ten sam stosunek głębokości — sąsiednie średnice
Sąsiednie średnice 10D
Zamów C20-150-10D dziś
Z fabryki. MOQ 1 szt. Zamów pasującą płytkę HCD-15.0-15.9 do natychmiastowej produkcji.
