Frezy węglikowe
Frezy z pełnowęglikowej spieki
Precyzyjnie szlifowany węglik do stabilnej, wydajnej obróbki — od uniwersalnych frezów walcowo-czołowych po narzędzia do tytanu i grafitu.
Dopasowanie do materiału
Frezy walcowo-czołowe
Ostre naroża do profilowania, rowkowania i wykańczania
Precyzyjnie szlifowane frezy walcowo-czołowe z ostrym narożem do czystego profilowania, dokładnego rowkowania i wykańczania krawędzi. Dostępne konfiguracje 2-, 3-, 4- i 6-ostrzowe.
Dane techniczne
| Liczba ostrzy | 2 · 3 · 4 · 6 |
| Zakres średnic | 1–25 mm |
| Powłoka | TiAlN / AlCrN / DLC |
| Kąt skoku | 30° / 35° / 45° |
| Trzpień | Cylindryczny h6 |
| Materiał | Węglik ultradrobnoziarnisty |
Cechy
- Precyzyjnie szlifowane ostre naroża
- Wiele konfiguracji liczby ostrzy
- Powłoki TiAlN/AlCrN/DLC
- Podłoże z węglika ultradrobnoziarnistego
- Średnice i długości na zamówienie
Zastosowania
Dopasowanie do materiału
Frezy promieniowe
Promień naroża dla większej wytrzymałości i gładszego wykończenia
Frezy z promieniem naroża zmniejszające koncentrację naprężeń, ograniczające wykruszenia i wydłużające trwałość narzędzia. Idealne do obróbki półwykańczającej i wykańczającej.
Dane techniczne
| Promień naroża | 0,2–5 mm (zmienny) |
| Liczba ostrzy | 2 · 4 |
| Zakres średnic | 4–25 mm |
| Powłoka | TiAlN / AlCrN |
| Kąt skoku | 30° / 35° |
| Materiał | Pełny węglik |
Cechy
- Warianty promienia naroża
- Mniejsza koncentracja naprężeń
- Wyższa trwałość krawędzi
- Lepsza jakość powierzchni
- Długości na zamówienie
Zastosowania
Dopasowanie do materiału
Frezy kuliste
Do konturowania 3D i gładkich powierzchni
Frezy kuliste z węglika o profilu sferycznym do konturowania 3D, obróbki złożonych wnęk i wykańczania gładkich powierzchni. Dostępne różne długości wysięgu.
Dane techniczne
| Promień kuli | 0,5–12 mm |
| Liczba ostrzy | 2 · 4 |
| Zakres średnic | 1–25 mm |
| Powłoka | TiAlN / AlCrN |
| Bicie | < 0,003 mm |
| Materiał | Pełny węglik |
Cechy
- Precyzyjny profil sferyczny
- Powłoki wydłużające trwałość
- Wiele długości wysięgu
- Wysoka dokładność bicia
- Idealne do obróbki 5-osiowej
Zastosowania
Dopasowanie do materiału

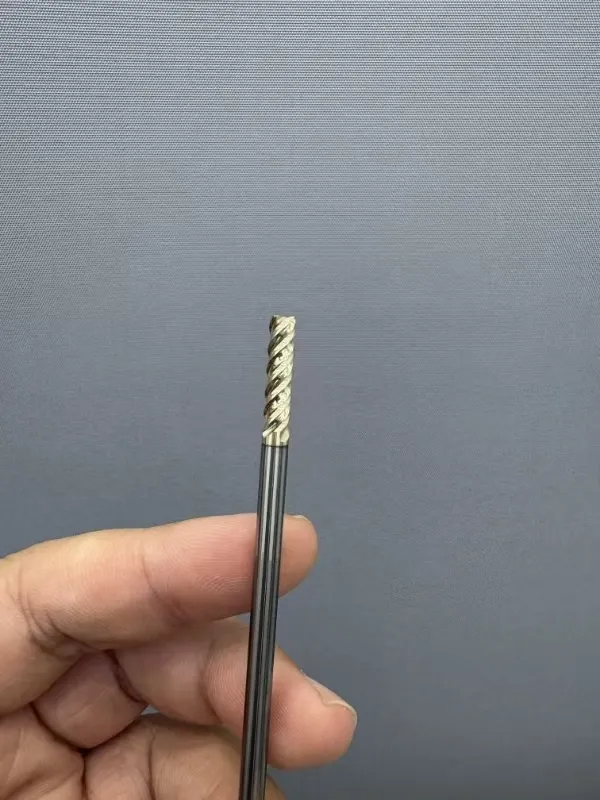

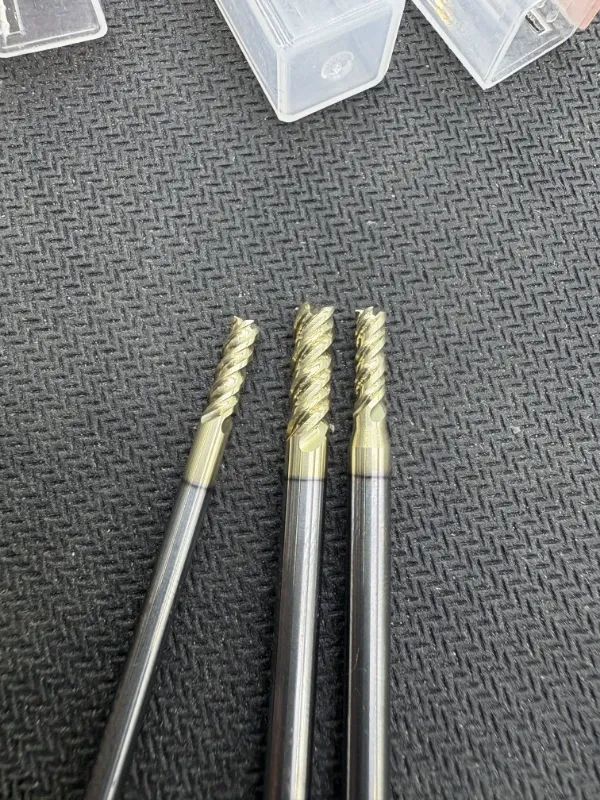

Frezy do tytanu
Specjalna geometria i powłoki do stopów tytanu
Frezy projektowane pod Ti-6Al-4V, Ti-6Al-6V-2Sn oraz tytan technicznie czysty. Zoptymalizowane odprowadzanie wióra i zaawansowane powłoki PVD ograniczają nagrzewanie i zużycie.
Dane techniczne
| Materiał docelowy | Ti-6Al-4V, CP-Ti |
| Liczba ostrzy | 4 · 5 |
| Powłoka | TiAlN / AlCrN (PVD) |
| Zakres średnic | 4–20 mm |
| Kąt skoku | 35° / 45° |
| Rdzeń | Wysoka sztywność |
Cechy
- Zoptymalizowane odprowadzanie wióra
- Powłoki PVD TiAlN/AlCrN
- Mniejsze generowanie ciepła
- Wysoka wydajność w Ti-6Al-4V
- Sztywny rdzeń narzędzia
Zastosowania
Dopasowanie do materiału

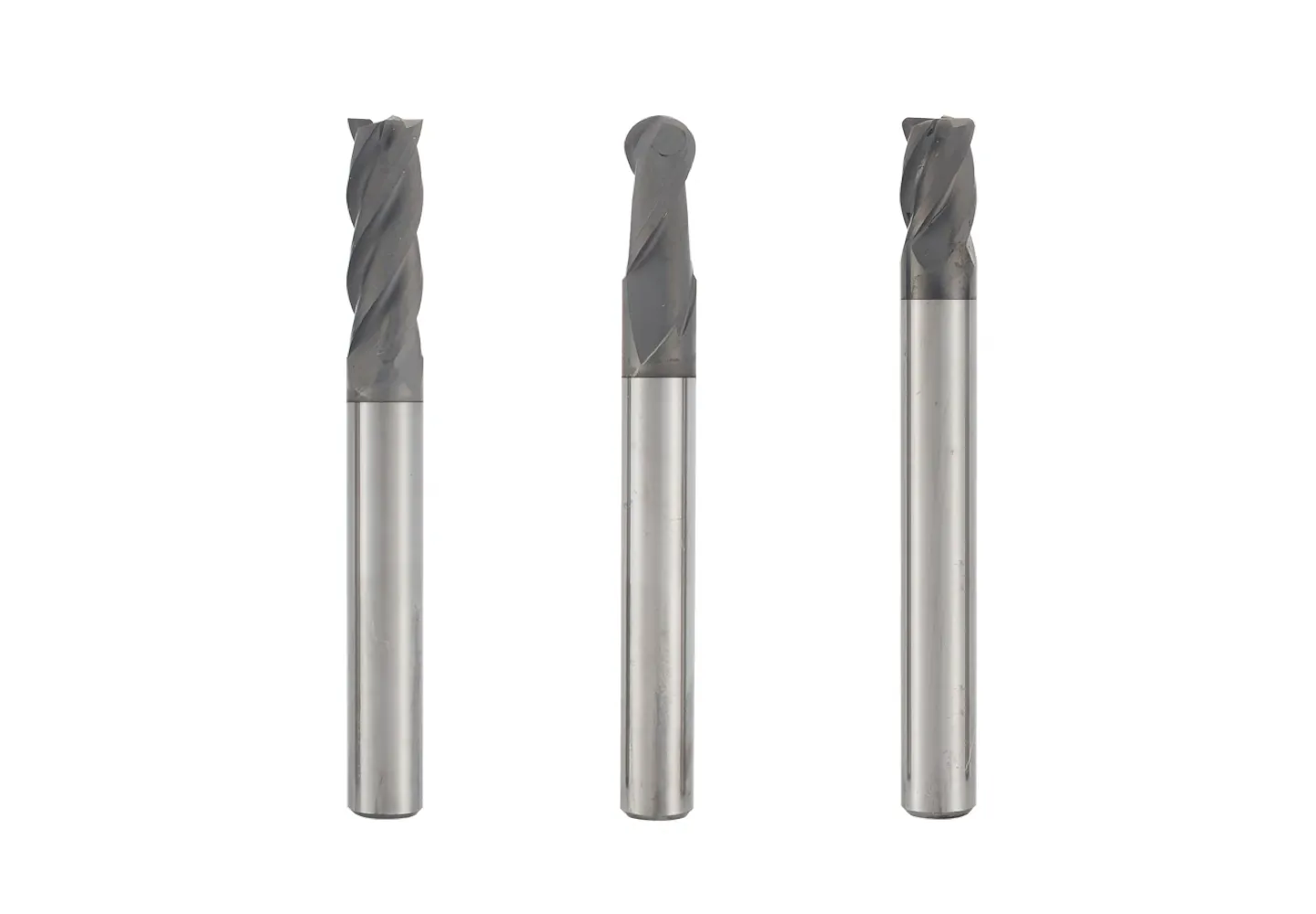

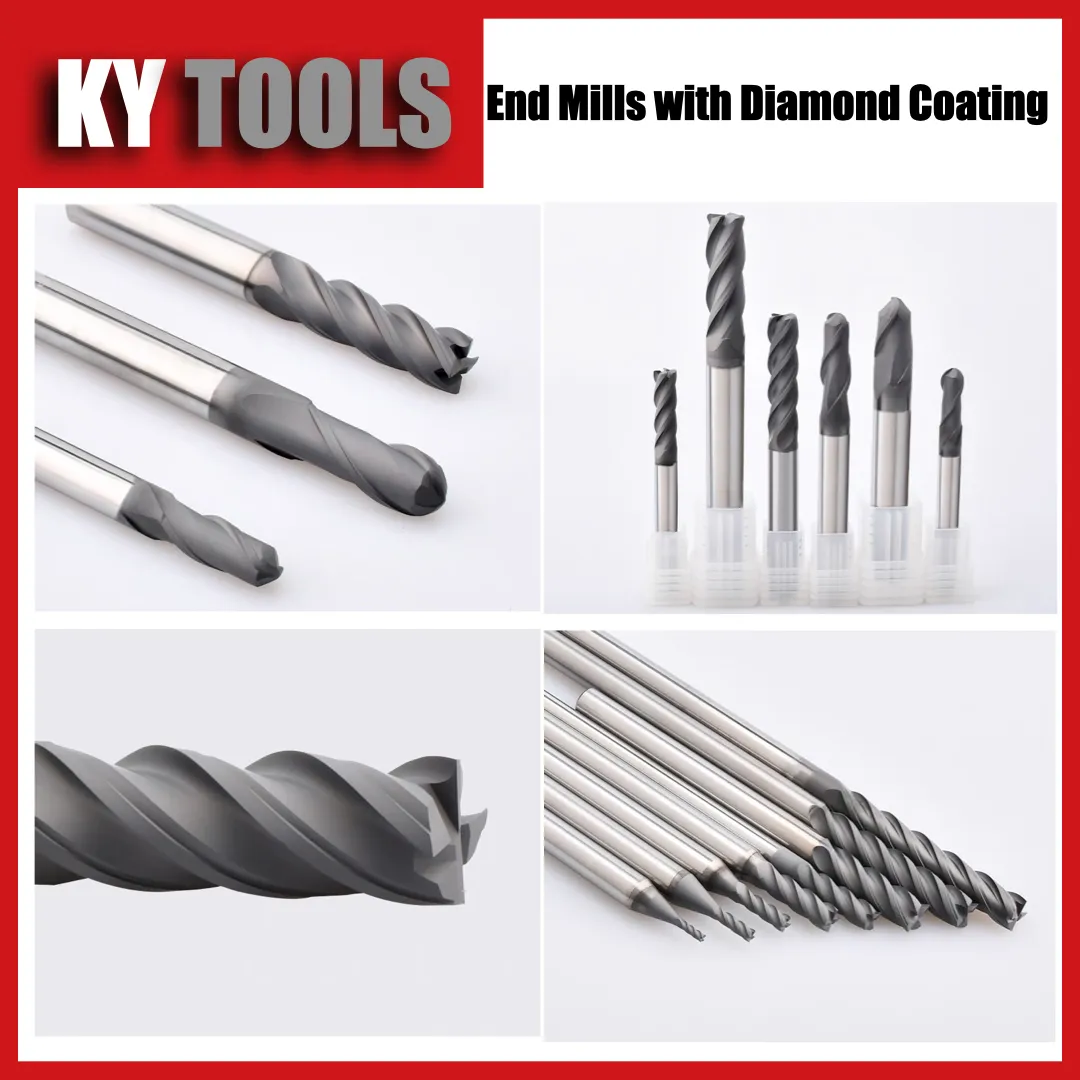

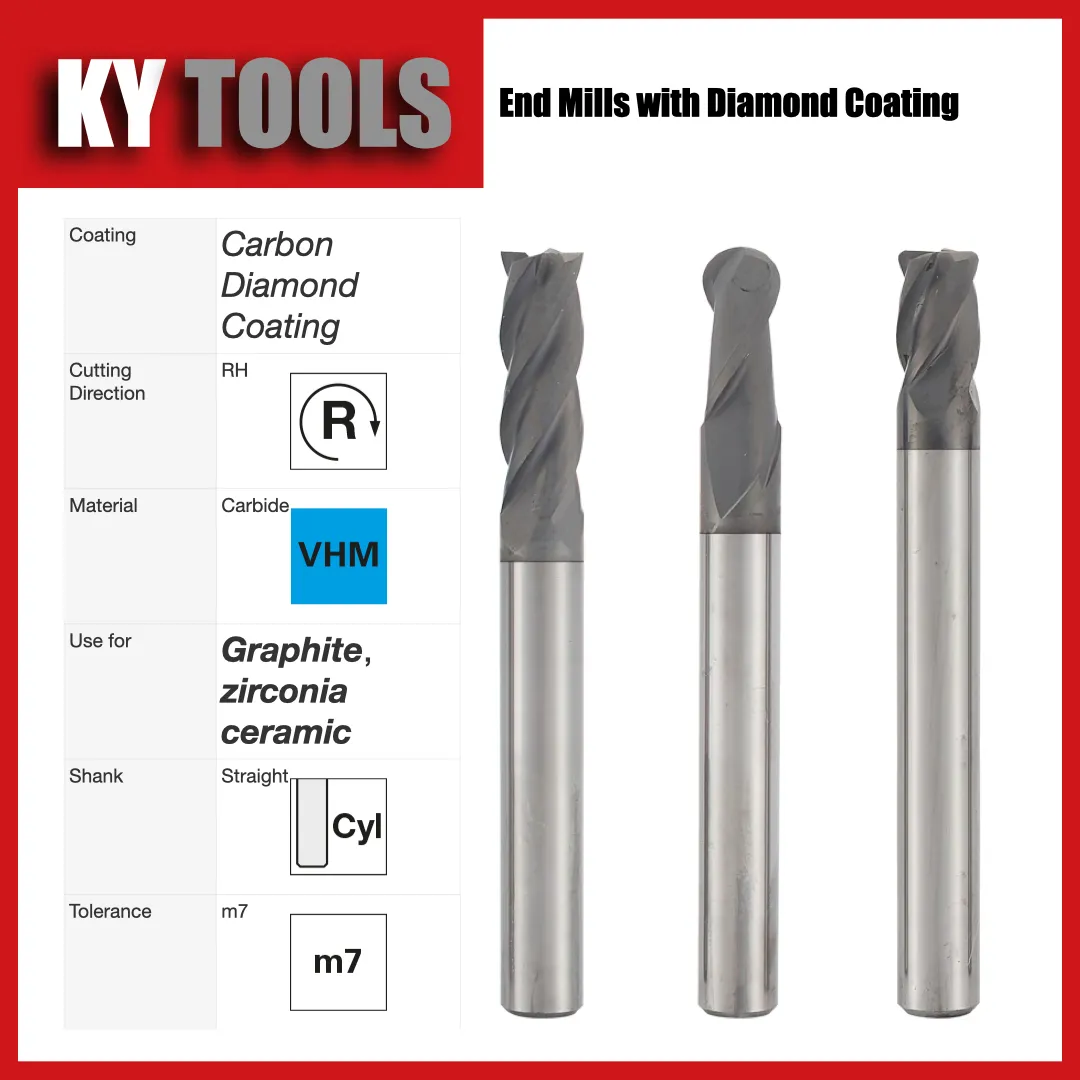

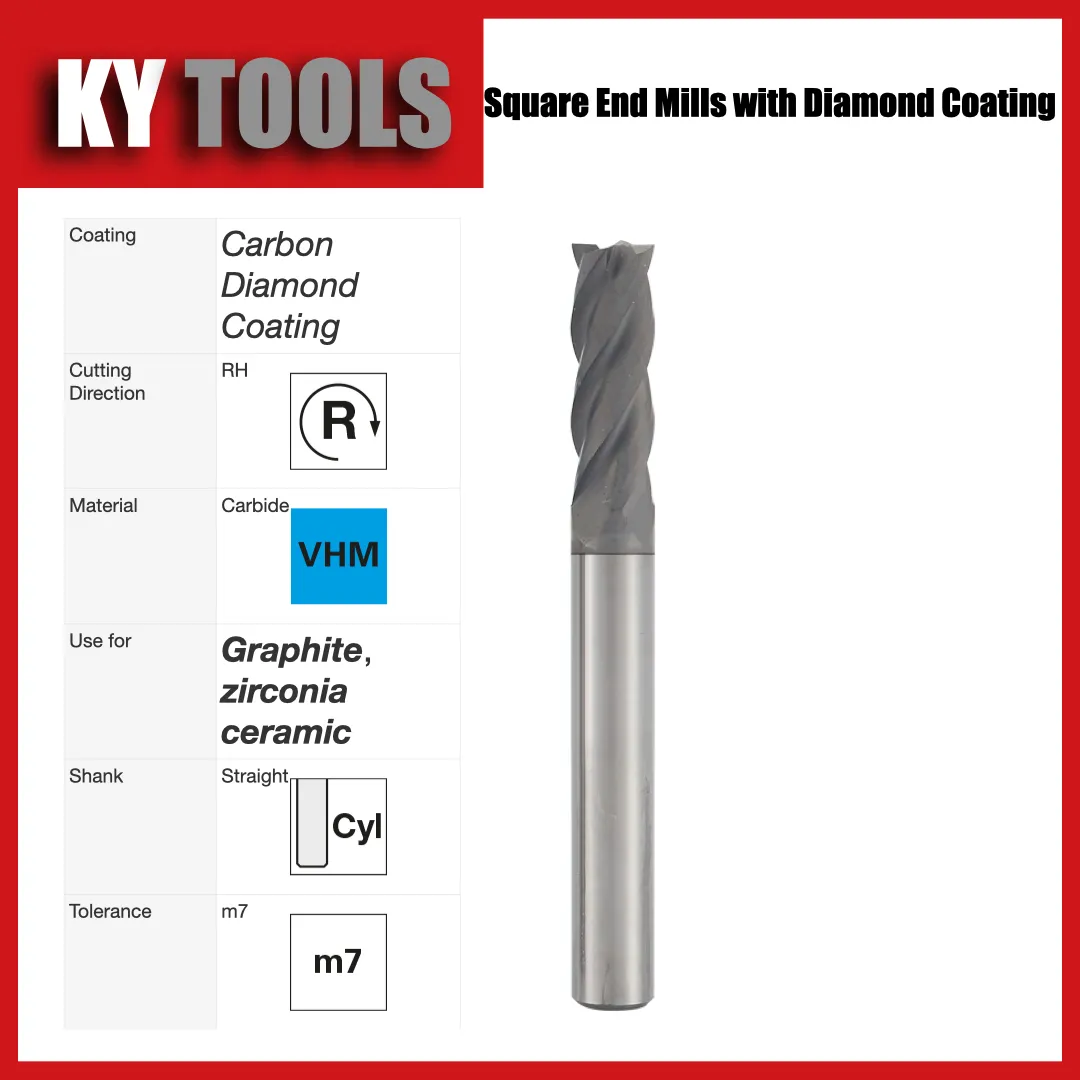

Frezy do grafitu
Powłoka diamentowa do wyjątkowej obróbki grafitu
Frezy węglikowe z powłoką diamentową CVD zaprojektowane do obróbki elektrod grafitowych. Bardzo wysoka odporność na ścieranie i znacznie dłuższa trwałość niż standardowe frezy węglikowe.
Dane techniczne
| Powłoka | Diament CVD |
| Liczba ostrzy | 2 · 4 |
| Zakres średnic | 1–16 mm |
| Materiał docelowy | Elektrody grafitowe |
| Chropowatość | Ra < 0,2 µm |
| Trwałość | 10–30× vs. bez powłoki |
Cechy
- Technologia powłoki diamentowej CVD
- Trwałość 10–30×
- Bardzo dobre wykończenie powierzchni
- Mniejsze przyleganie pyłu grafitowego
- Długie utrzymanie ostrej krawędzi
Zastosowania
Dopasowanie do materiału

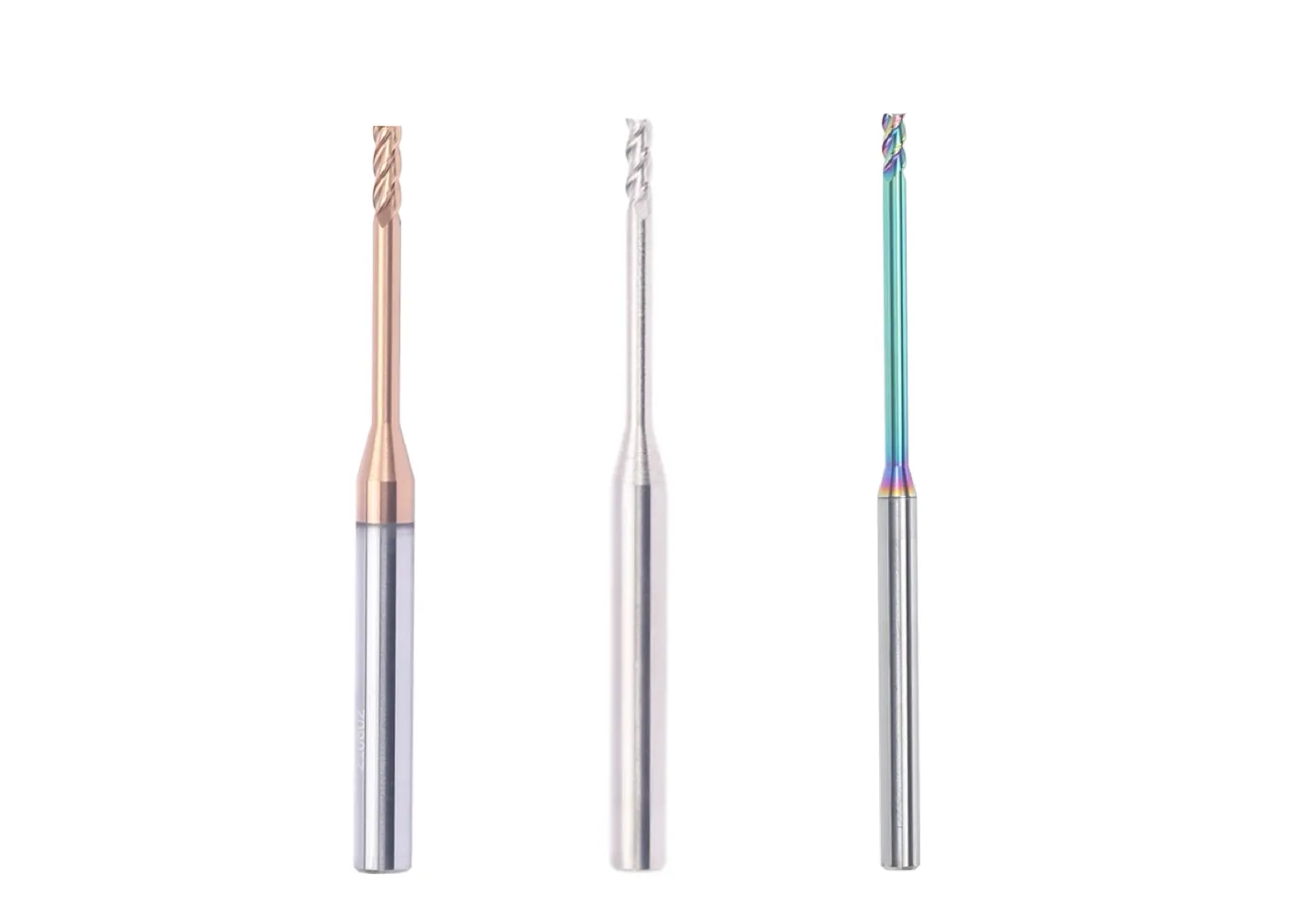

Frezy długotrzone
Zwiększony zasięg przy zachowaniu sztywności do obróbki głębokiej
Frezy długotrzone do głębokich kieszeni i wnęk. Zredukowana średnica szyjki pomaga zachować sztywność podczas obróbki w ograniczonej geometrii.
Dane techniczne
| Długość szyjki | Do 10× średnicy |
| Liczba ostrzy | 2 · 3 · 4 |
| Średnica skrawania | 1–16 mm |
| Powłoka | TiAlN / AlCrN |
| Średnica szyjki | < średnica skrawania |
| Trzpień | Cylindryczny h6 |
Cechy
- Wydłużone długości wysięgu
- Sztywność dzięki zredukowanej szyjce
- Możliwość frezowania głębokich kieszeni
- Wiele konfiguracji wysięgu
- Dobór L/D na zamówienie
Zastosowania
Przewodnik
Macierz zastosowań frezów
Przydatność według grup ISO dla wszystkich linii frezów Solid Carbide Direct.
| Produkt | P | M | K | N | S | H |
|---|---|---|---|---|---|---|
| Frezy walcowo-czołowe | ||||||
| Frezy promieniowe | ||||||
| Frezy kuliste | ||||||
| Frezy do tytanu | ||||||
| Frezy do grafitu | ||||||
| Frezy długotrzone |
Produkcja na zamówienie
Potrzebujesz frezu specjalnego?
Średnica, długość skrawająca, wystający trzpień, kąt skoku, liczba ostrzy, promień naroża, powłoka i podłoże — od prototypu do seryjnie. Odpowiedź w 8 godzin.
Rozpocznij projekt
